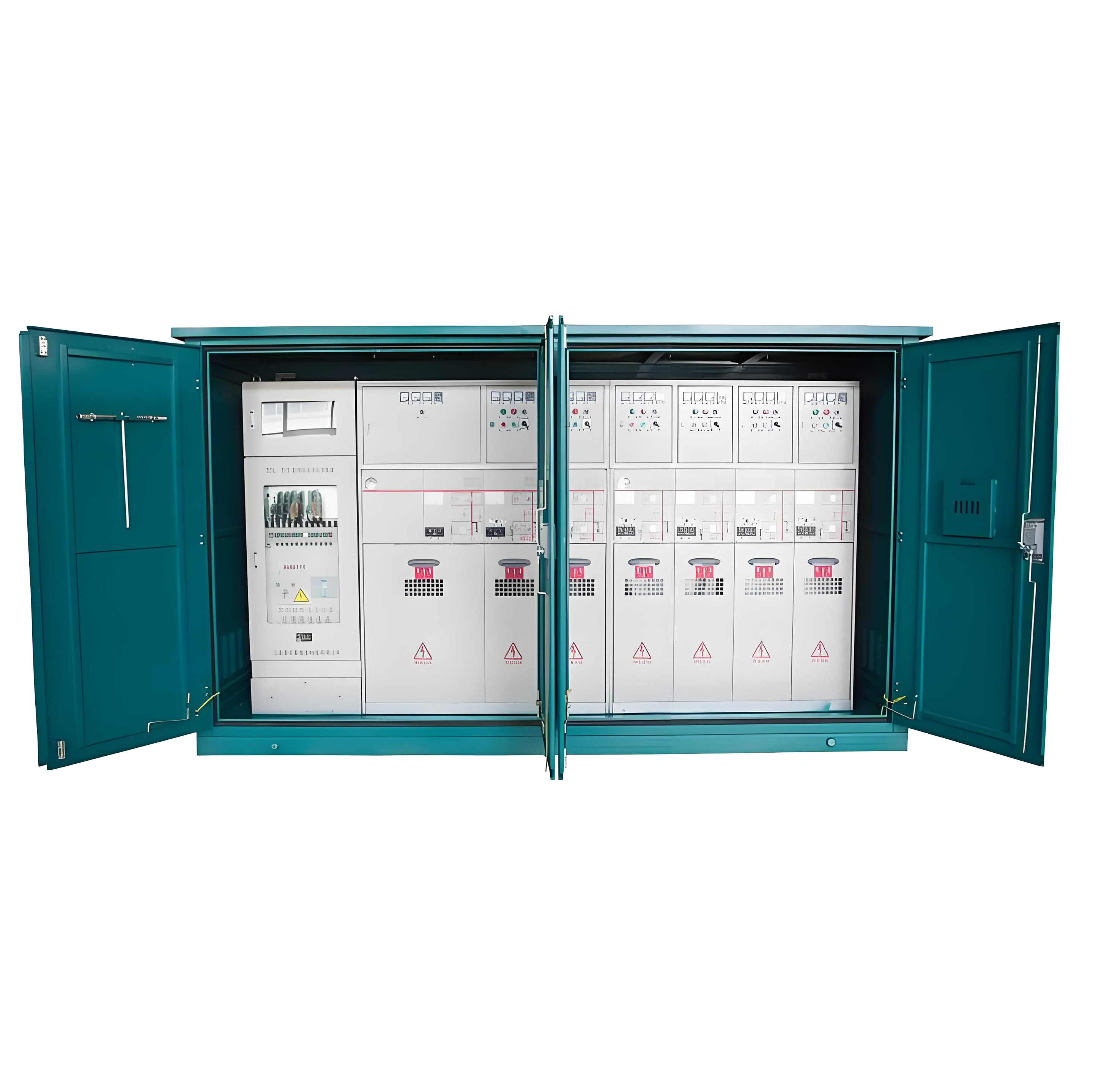

一二次深度融合環網柜，融合電能計量模塊、高速故障暫態錄波、短路/接地故障判斷機制、信息安全等先進技術，總體設計標準化、功能模塊獨立化、設備互換靈活化，可用在線路分段、聯絡、分界等場合，滿足集中型、就地型邏輯判斷機制等多種配電自動化建設需求。解決了配電網規模化建設以來一二次設備不匹配的問題，在實現配電自動化建設的同時實現了線損四分同期管理目標。
環網柜由環進環出單元、饋線單元、PT單元、DTU間隔單元、DTU公共單元柜組成；DTU公共單元采用獨立二次柜，包含DTU公共單元核心裝置、電源管理模塊、后備電源；DTU間隔單元嵌入式安裝在開關間隔二次箱，其電源由DTU公共單元統一提供；
DTU間隔單元實現本間隔的三遙、線損采集、相間與接地故障處理、與 DTU公共單元通信功能；
DTU公共單元通信方式接入DTU間隔單元，由DTU公共單元對配電主站通信；DTU公共單元采集公共開入、電池電壓等公共狀態量；
DTU間隔單元和DTU公共單元實現互聯、互通、互換；具備即插即用、小型化、平臺化、通用性、統一運維、批量檢測、經濟性特點。
組部件名稱 | 參數名稱 | 參數 |
全絕緣斷路器 | 額定電壓 | 12kV |
額定電流 | 630A | |
額定開斷電流 | 20kA、25kA | |
分閘時間 | 14~45ms | |
額定短路電流開斷次數 | ≥100次 | |
穩定性操作次數 | ≥10000次 | |
免維護周期 | 15年 | |
智能配電終端 | 工作電源 | AC/DC220V±20% |
測控容量 | 滿足4~16回路開關電氣量的監測 | |
測量精度 | 電流0.2級（≤1.2In）、5P10（≤20In）； | |
通信接口 | 2個RS232口、2個RJ45口 | |
后備電源 | 蓄電池、超級電容 | |
保護功能 | 電壓時間型、智能分布式等就地保護邏輯 | |
電壓互感器 | 配套類型 | 單相、三相 |
配置信息 | 100/√3/0.1√3/0.22√3/0.1/3kV |
