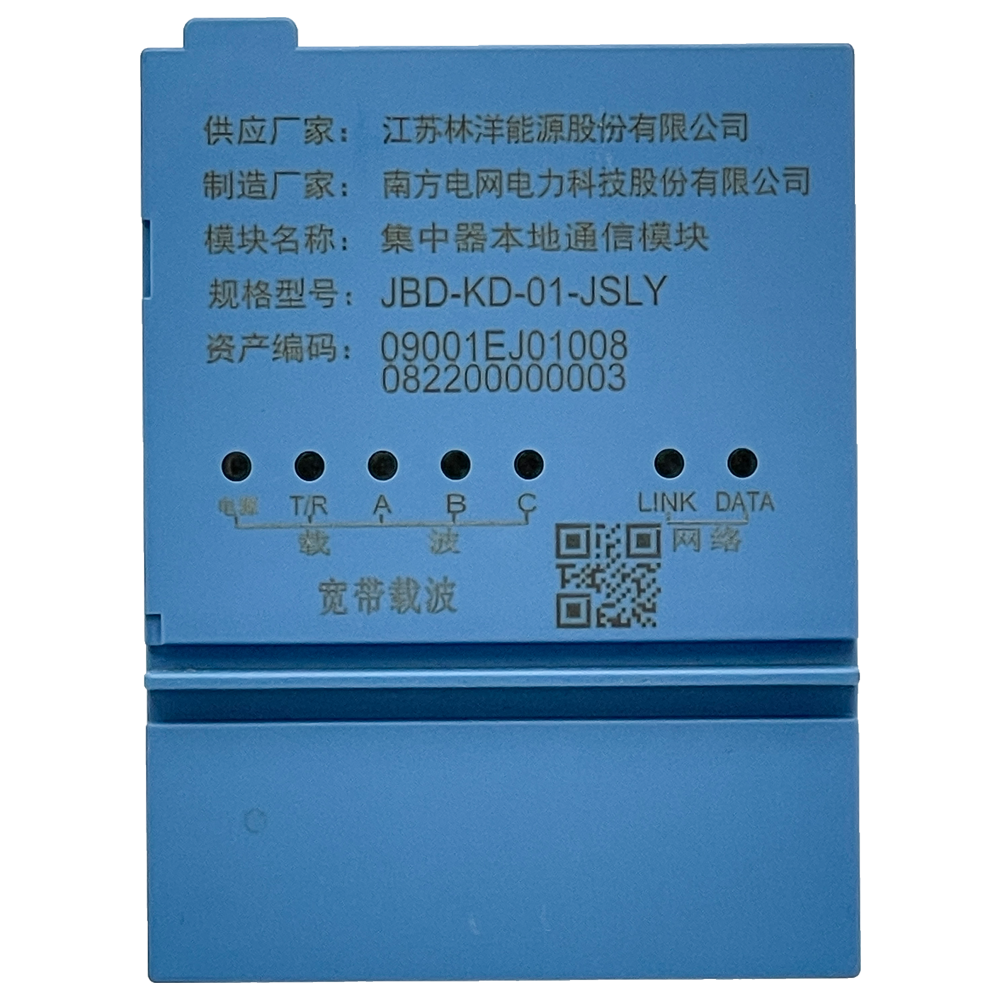

JBD-KD-01-JSLY集中器寬帶載波模塊是江蘇林洋能源股份有限公司基于OFDM寬帶電力線載波芯片而優化設計的高性能、低功耗，為智能電網用電信息采集系統集中器等采集終端提供模塊化解決方案，適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸，解決低壓電力線通信的關鍵技術問題，符合南網《計量自動化終端本地通信模塊接口協議（2016版）》技術規范。
南網《計量自動化終端本地通信模塊接口協議（2016版）》
Q/CSG 11109003-2013南網《低壓電力用戶集中抄表系統集中器技術規范》
Q/CSG 11109006-2013南網《計量自動化終端外形結構規范》
基于OFDM寬帶電力線載波芯片而優化設計，高性能、低功耗。
適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸。
工作電壓 | DC8V～24V |
工作頻段 | 2MHz～12 MHz |
調制方式 | OFDM，子載波支持BPSK、QPSK、8QAM、16QAM、64QAM |
靜態功耗 | ≤1W |
動態功耗 | ≤4W |
串口速率 | 9600bps |
工作溫度 | -40℃～85℃ |
工作濕度 | 10%～100%RH 無冷凝 |
外形尺寸 | 98mm（長）×75.1mm（寬）×28.8mm（高） |
