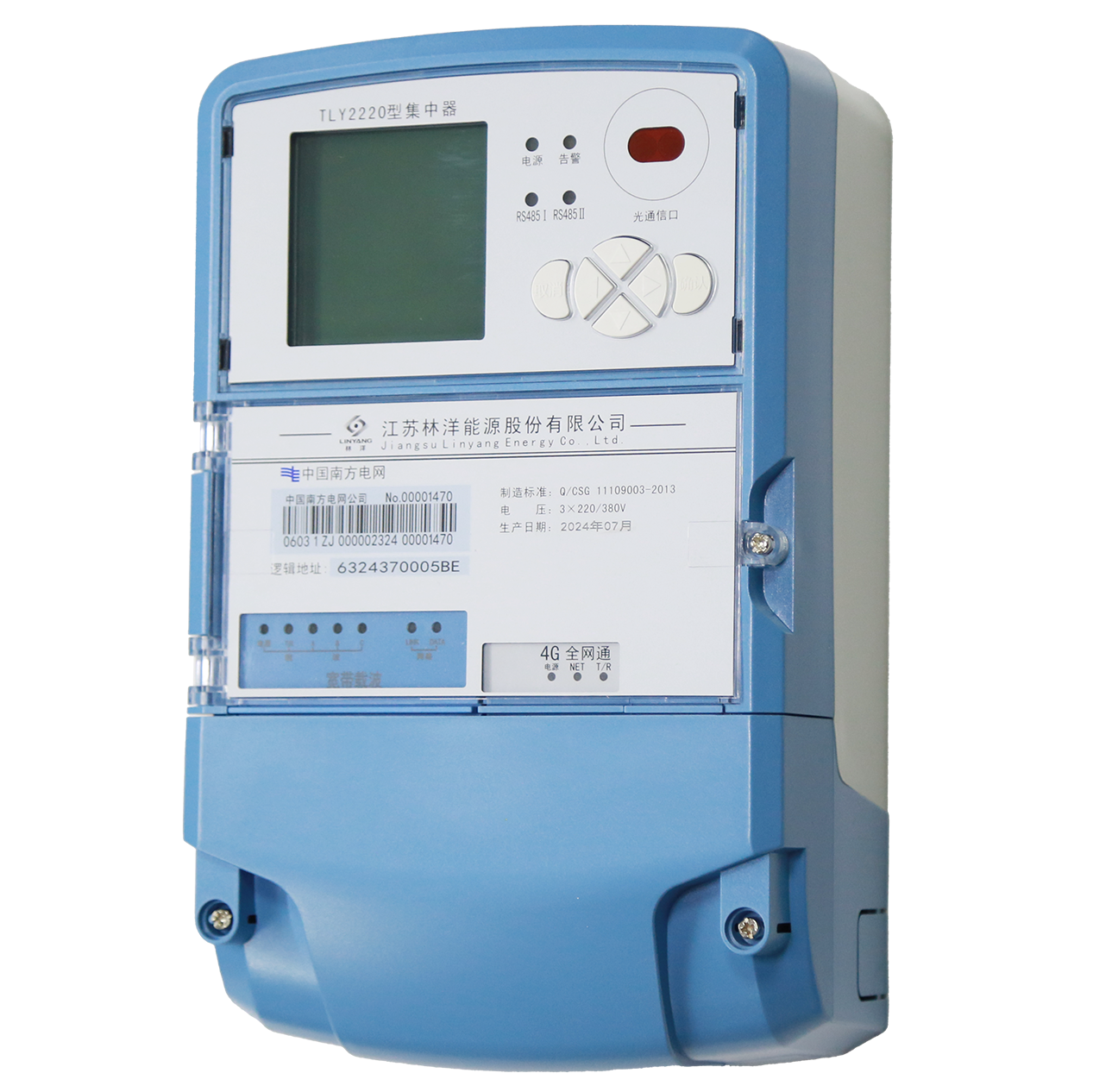

TLY2220型集中器采用32位高速微處理器，利用無線公網4G/3G/GPRS/CDMA或以太網與主站進行通訊，是一種集遙測、遙信、集抄、統計和無線通訊功能于一體的微機型智能采集終端。集中抄表的同時，完成臺區配電變壓器的監視、數據統計等功能，并與主站系統配合組成用電自動化遠程集中抄表系統，對提高小區集抄效率和降低線路損耗有積極的意義。
中國南方電網有限責任公司低壓電力用戶集中抄表系統集中器技術規范
中國南方電網有限責任公司計量自動化終端上行通信規約
中國南方電網有限責任公司計量自動化終端外形結構規范
中國南方電網有限責任公司計量自動化終端遠程通信模塊接口協議(2016版)
中國南方電網有限責任公司計量自動化終端本地通信模塊接口協議(2016版)
中國南方電網有限責任公司低壓電力用戶集中抄表系統集中器檢驗技術要求（2016版）
采用工業級ARM9系列系統主板和LINUX操作系統。
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境自適應能力范圍。
與主站之間的上行通信采用公網方式，兼容PSTN、GPRS/CDMA、230電臺等通信方式。
下行通信采用低壓電力線載波和485總線通信
寬電壓范圍設計使其具有更高的可靠性，更加適應工作環境。
維護概念：具有組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級。
大容量的主板FLASH存儲芯片保證各種數據的方便存儲。
密封式設計，使用防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。
正常工作電壓 | 三相四線3×220V/380V |
頻率 | 50Hz,允許偏差-6%~+2% |
消耗功率 | 有功功耗≤5W（非通信）視在功耗≤10VA（非通信） |
溫度 | -40℃~+75℃ |
濕度 | 相對濕度10%--100% |
大氣壓力 | 63kpa~108kpa（相對海拔KM以下） |
防塵、防滴水 | 符合GB.4208規定的IP51級防滴水試驗要求 |
靜電放電 | 8kV |
快速脈沖群 | 4kV（電源回路）/2kV（信號回路） |
浪涌 | 6kV（共模）6kV（差模） |
沖擊電壓 | 6kV |
工頻耐壓 | 2kV |
顯示 | 160×160 LCD漢字和圖形顯示 |
鍵盤 | 6鍵 |
Flash存儲器 | 1Gb |
秒輸出 | 1路 |
遙信輸入 | 4路 |
4G | 網絡類型:支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。 |
天線阻抗：50 歐姆阻抗特性（SMA接口） | |
數據傳輸速率：波特率支持 9600, 19200, 38400, 57600, 115200bps（默認） | |
支持自動波特率檢測功能 | |
支持通過串口發送AT命令和數據 | |
發射功率：GSM/GPRS：功率等級 4 (2W)： EGSM900功率等級 1 (1W)： DCS1800EDGE:功率等級 E2 (0.5W)： EGSM900功率等級 E1 (0.4W)： DCS1800UMTS:功率等級 3 (0.25W)：WCDMA功率等級 3 (0.25W)：CDMA2000功率等級 2 (0.25W)：TD-SCDMALTE:功率等級 3 (0.25W)： LTE | |
數據及時鐘保持時間 | >10年 |
重要配置參數 | 永久保持（存放于Flash中） |
外形尺寸 | 290mm（長）×180mm（寬）×95mm（高） |
